P3. proyecto sensor de luz versión 1

Sensor de luz:

-Primero en la zona de variables globales y funciones hemos declarado una variable llamada luz usando los bloques de variables.

-Después, en el bucle, decimos que esa variable es lo que mida el l.d.r. Después ponemos un bloque para esperar un momento y seguir con el código.

-Entonces indicamos que si la variable luz es mayor que 500 hacer: que se apague el led.

-Y añadimos un bloque que diga que si no ocurre esto, que el led se encienda.

-Además, se puede añadir unos códigos (bloques verdes) que en este caso son para poder ver los valores que mide el l.d.r.

Este es el código que bitbloq convierte de los bloques que he puesto, luego este código lo puedes pasar al programa de arduino para utilizarlo.

-En la foto que tenemos debajo, podemos ver como conectar un led o un l.d.r. a la tarjeta arduino, siendo los cables rojos los que parten desde el polo positivo y los negros los que llegan al negativo.

Bitbloq (apuntes)

BITBLOQ

-Programa/página web para realizar el código de arduino con bloques y no tener que escribir los comandos a mano.

Se utiliza una tarjeta arduino virtual y conectas a ella los componentes que vas a utilizar. Se les puede cambiar el nombre para identificarlos mejor.

Los bloques se dividen en: -variables globales y funciones donde indicas que variables hay (ej: fotorresistor).-Instrucciones iniciales para indicar como debe comenzar el programa. - y por último el bucle principal ( loop ), donde indicas el bucle que se va a repetir en el programa.

Hay varios tipos de bloques como los componentes, funciones, variables, código, matemáticas, texto, control y lógica.

Ej:

Arduino(apuntes)

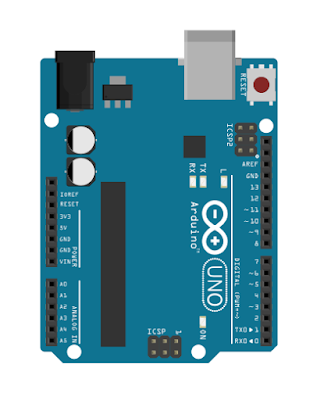

ARDUINO

·Es una tarjeta que controla los circuitos a través del ordenador.

-GND: Tierra (polo negativo).

-5V/3V: fuente de corriente (polo positivo)sin control (suministro continuo).

-Pin digital 2-13: salida/entrada digital. Digital:1 encendido / 0 apagado.
∼: salida analógica regulable, su valor es de 0-255 (señal variable). Ej: encender o apagar poco a poco/encenderse a la mitad.

- Entrada analógica: (Analog IN) AO-A5. Reciben una señal variable. Su valor es de 0-1024 (0 no recibe/ 1024 señal máxima).

Evaluación:

P2. Circuitos protoboard

Circuitos

Circuito 1:

Circuito 2:

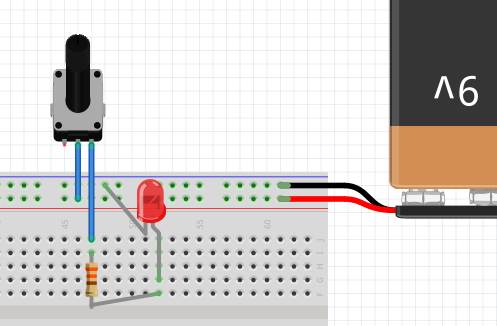

Circuito 3:

Circuito 4:

Publicado el 17/10/19

Resistencias Variables(apuntes)

RESISTENCIAS VARIABLES

Resistencias cuyo valor cambia:

-Potenciómetro: es una resistencia variable, cuyo valor se puede cambiar manualmente de cero a un valor máximo que depende del potenciómetro.

(Se utilizan como reguladores)

Ejemplos: tostadora, microondas(temperatura), mesas de mezcla/equipos de sonido(sonido), horno, lámpara(luz)...

-Termistor: es una resistencia que varía (su valor) según la temperatura( alta o baja).

Hay dos tipos: NTC(coeficiente negativo de temperatura), que al aumentar la temperatura, disminuye la resistencia. PTC(coeficiente positivo de temperatura), según suba la temperatura, aumenta la resistencia.

Se indica +t si es PTC y -t si es NTC

Ejemplos: pueden servir para evitar que se recalienten motores, al aumentar la temperatura, aumenta la resistencia.

-LDR (Light Depending Resistor): Es una resistencia que varía según la luz que incida sobre él, también se le llama fotorresistor.

La resistencia de un L.D.R, cuanta más luz tiene, menos resistencia y cuanta más oscuridad tiene, más aumenta la resistencia.

Símbolos:

Ejemplos: puede ser usado para alarmas por luz o oscuridad o farolas que se encienden automáticamente. Se suelen usar como sensores de luz.

Publicado el 3/10/19

Resistencias fijas (apuntes)

APUNTES

Resistencias fijas: Son elementos de protección. Evitan subidas de intensidad que pueden dañar los componentes del circuito.

-Resistencia 1:

 27 x 10𝛀 5% = 270𝛀 5%

-Resistencia 2:

39 x 10𝛀 5% = 390𝛀 5%

-Resistencia 3:

22 x 0.1𝛀 5% = 2.2𝛀 5%

Resistencia 4:

39 x 10𝛀 5% = 390𝛀 5%

Publicado el 25/9/19

P1 Edición del blog

Cambios en el blog:

-Cambios en el código: he desactivado el click derecho del ratón y anulado la selección de texto para que no obtenga nadie el contenido del blog.

- Cambios de diseño: he colocado un fondo de ceros y unos y he cambiado el color del título y varios gadgets al verde.

-He colocado gadgets en la columna izquierda del blog como los datos personales y el archivo del blog y otros en la columna derecha como una imagen de una placa tecnológica y las etiquetas.

 Publicado el 23/9/19
